DTP7H Series

Mobile Panel (T/P)

산업 안전 규정을 준수하는 로봇·장비용 Teach Pendant

1.5M Drop-Test Passed/IP54 등급의 설계를 통한 Robustness 보장

해외 및 국내 메이져 로봇/자동화 기업에 연간 3000대, 누적 2만대 이상 공급을 통한 신뢰성 검증

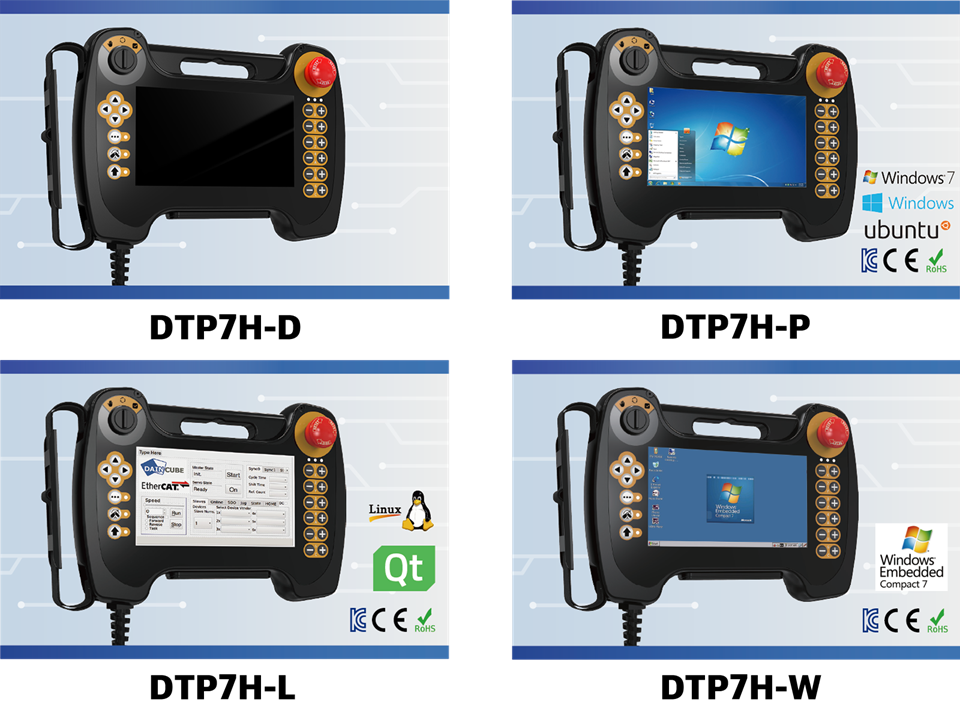

Windows/Linux/Ubuntu/Windows Embedded CE7.0 등 다양한 사용자 환경 제공

다양한 통신 방식 제공 (Ethernet, EtherCAT, Serial, CAN 등)

국제 표준 품질 인증 (CE, ISO 9001, ISO 14001)

인체 공학적 디자인으로 장시간 사용시 피로감 감소

Mobile (Handy) Touch Panel Type

DTP7H-D

고화질 화면 미러링 / 확장
노이즈 없는 선명한 화면 전송
별도의 GUI 개발이 불필요 (PC의 GUI를 복제 또는 확장으로 사용)
터치/키 버튼은 USB HID 및 가상 COM 포트로 제어
주제어권 설정을 통한 안전한 장비 조작 가능
조작자 혼자서 장비의 후면 또는 내부에서 장비 조작 가능

Technical info

Display

7″ ISP TFT LCD
1024 x 600 resolution
USB HID Interface

Dimension

270x195x72mm

Interface

USB Virtual COM Port

Weight

1000g (Without Cable)

Switch

Emergency stop, Select, 3 level Enabling

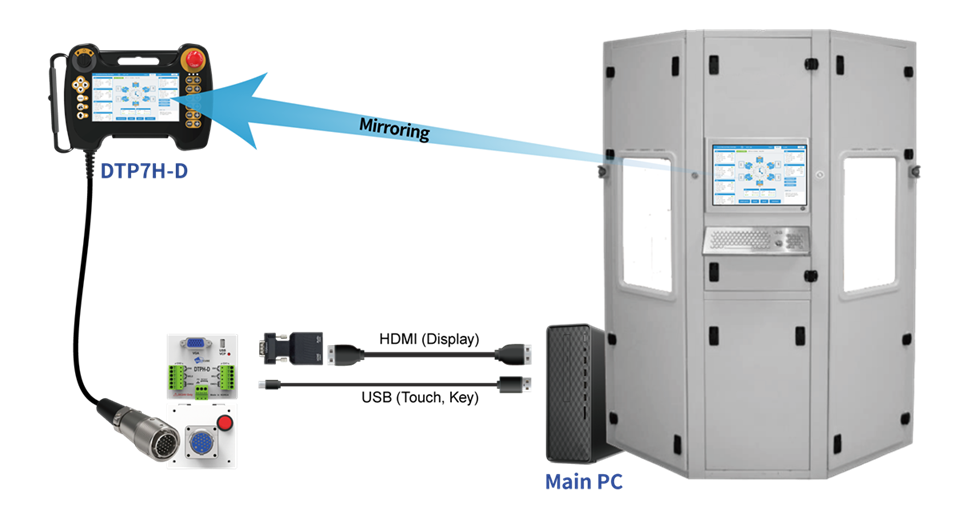

디스플레이 미러링

HDMI Splitter

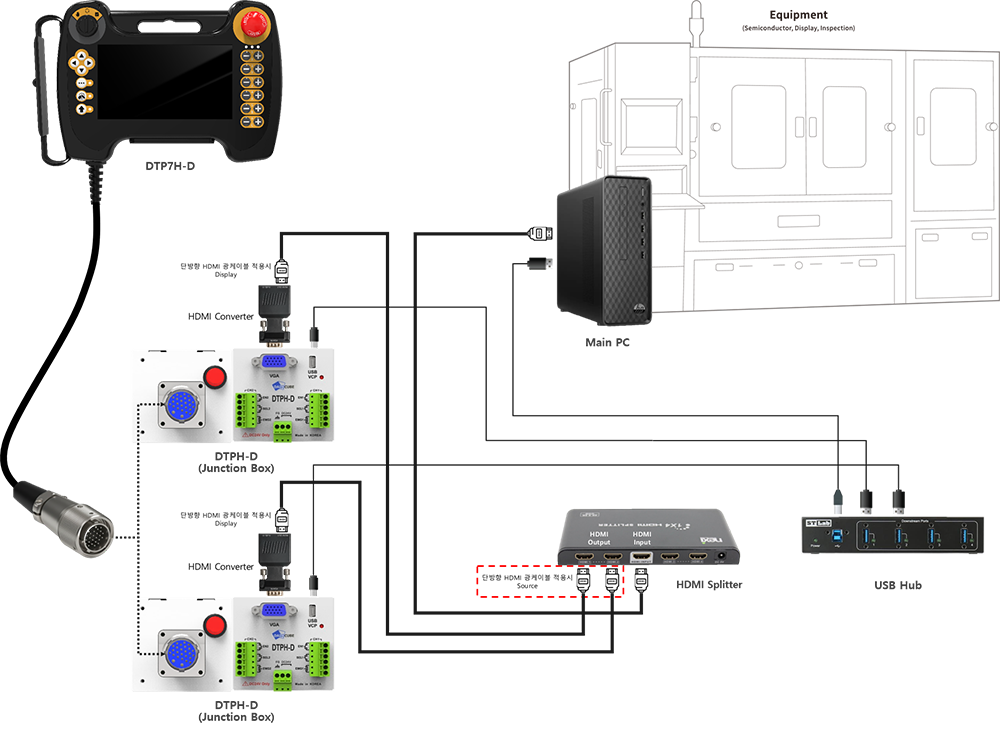

HDMI Splitter 적용 배선도 (메인 PC의 화면을 다수의 모니터 또는 펜던트에 복제)

KVM 설정

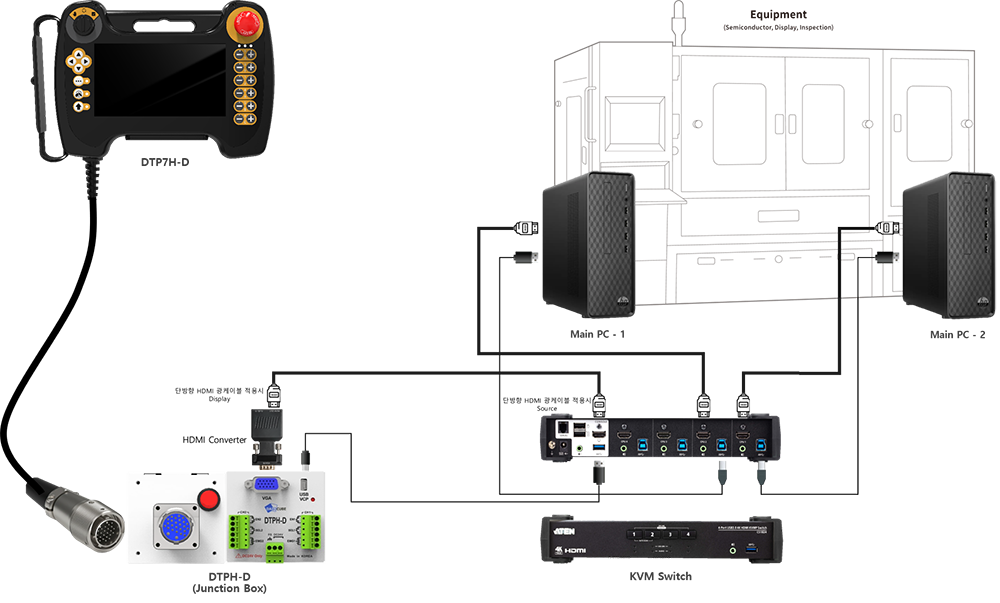

KVM Switch 적용 배선도 (다수의 메인 PC 화면 중 하나를 선택하여 확장/복제)

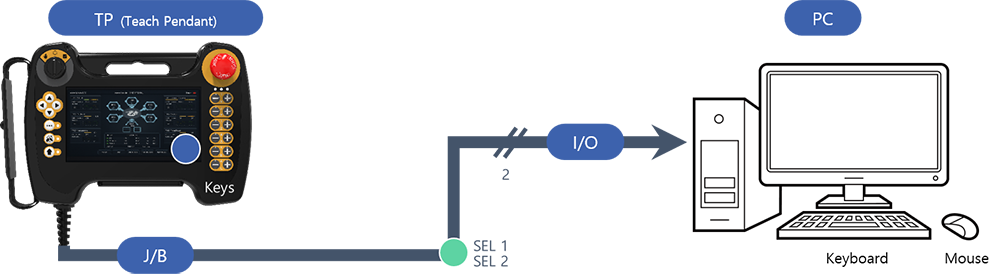

주제어권 설정

* 주제어권: 장비 조작을 TP에서 할 지 PC에서 할 지 정하는 것.

주제어권	Select Switch	SEL 1	SEL 2	TP (Touch, Keys)	PC (Keyboard, Mouse)
TP MODE	Left / Teach Mode	On	Off	Enable	Disable
PC MODE	CENTER / Repeat Mode	On	On	Disable	Enable
LOCK MODE	RIGHT / EX Repeat Mode	Off	On	Disable	Disable

TP MODE

ON_BN_CLICKED(IDC_BT_TOUCHOFF, &CDTP10D_TESTDlg::OnBnClickedBtTouchoff)
ON_BN_CLICKED(IDC_BT_TOUCHON, &CDTP10D_TESTDlg::OnBnClickedBtTouchon)
//}} TOUCH ON/OFF

m_comm->Create(GetSafeHwnd());m_comm.Close();
//}} Keys ON/OFF

PC MODE

ON_BN_CLICKED(IDC_BT_TOUCHOFF, &CDTP10D_TESTDlg::OnBnClickedBtTouchoff)
ON_BN_CLICKED(IDC_BT_TOUCHON, &CDTP10D_TESTDlg::OnBnClickedBtTouchon)
//}} TOUCH ON/OFF

m_comm->Create(GetSafeHwnd());m_comm.Close();
//}} Keys ON/OFF

LOCK MODE

ON_BN_CLICKED(IDC_BT_KEYBOARDOFF, &CDTP10D_TESTDlg::OnBnClickedBtKeyboardoff)
ON_BN_CLICKED(IDC_BT_KEYBOARDON, &CDTP10D_TESTDlg::OnBnClickedBtKeyboardon)
//}} Keyboard ON/OFF

ON_BN_CLICKED(IDC_BT_MOUSEOFF, &CDTP10D_TESTDlg::OnBnClickedBtMouseoff)
ON_BN_CLICKED(IDC_BT_MOUSEON, &CDTP10D_TESTDlg::OnBnClickedBtMouseon)
//}} Mouse ON/OFF

ON_BN_CLICKED(IDC_BT_TOUCHOFF, &CDTP10D_TESTDlg::OnBnClickedBtTouchoff)
ON_BN_CLICKED(IDC_BT_TOUCHON, &CDTP10D_TESTDlg::OnBnClickedBtTouchon)
//}} Touch ON/OFF

m_comm->Create(GetSafeHwnd());m_comm.Close();
//}} Keys ON/OFF

적용사례

다운로드

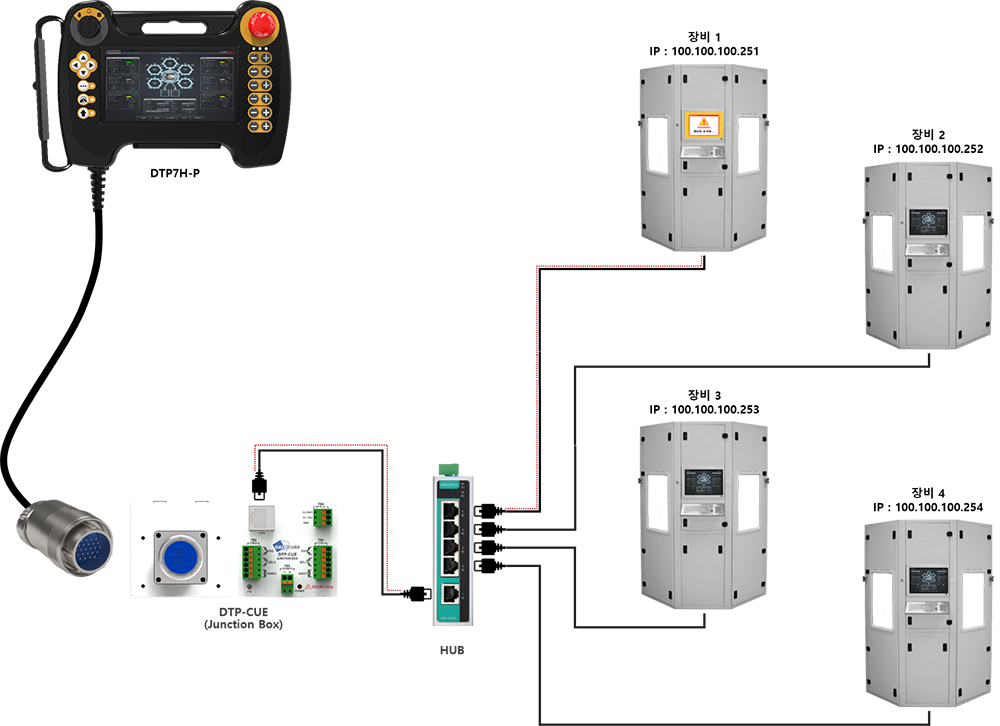

IBM PC Compatible Type (산업용 노트북)

DTP7H-P

산업용 노트북급의 뛰어난 성능
IBM-PC 기반 O/S탑재 (WIN10 IoT, Ubuntu14.04)
익숙한 프로그램 개발 환경 (MFC, LabVIEW, C#, …)
다양한 PC 애플리케이션을 손쉽게 사용 가능
직관적인 외부 인터페이스(Micro SDcard, USB port)
로봇 티칭 용도외에 검사/계측 장비 조작 등 스마트 툴로 활용 가능
노트북 반입이 어렵거나 보안상 무선 통신 제약이 있는 환경에서도 안전하게 사용 가능

Technical info

CPU

Dual Core 2.4GHz
Intel Celeron N3350.

Display

7″ ISP TFT LCD
1024 x 600 resolution
USB HID Interfacez

Switch

Emergency stop, Select, 3 level Enabling

Memory

DDR3L 1066MHz 4GB

Windows 10 IoT Enterprise 2016 LTSB
Ubuntu 14.0.4.5

Dimension
