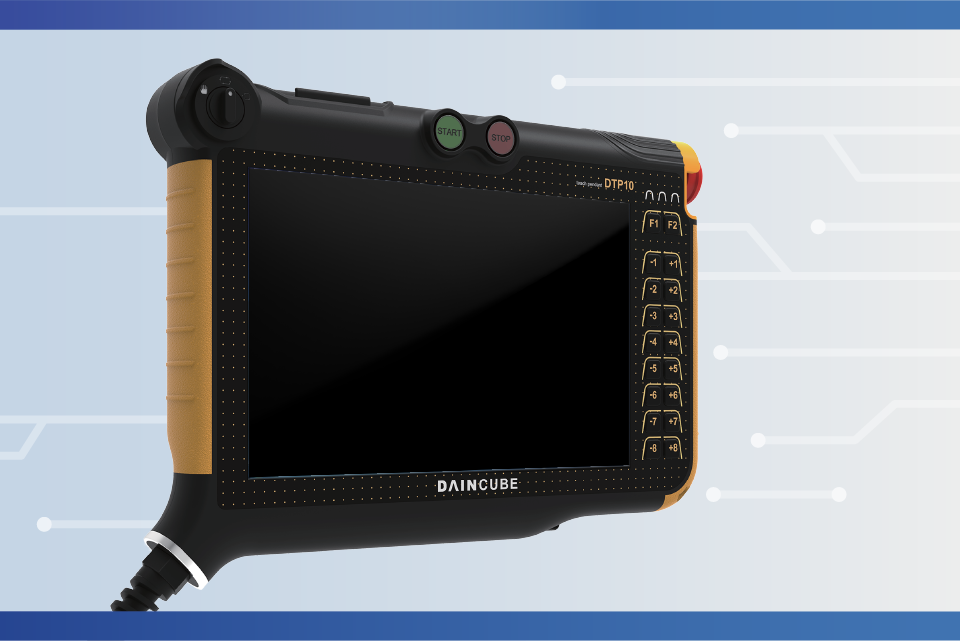

DTP10
Mobile Panel (T/P)

산업 안전 규정을 준수하는 로봇·장비용 Teach Pendant

1.5M Drop-Test Passed/IP54 등급의 설계를 통한 Robustness 보장

해외 및 국내 메이져 로봇/자동화 기업에 연간 3000대, 누적 2만대 이상 공급을 통한 신뢰성 검증

Windows/Linux/Ubuntu/Windows Embedded CE7.0 등 다양한 사용자 환경 제공

다양한 통신 방식 제공 (Ethernet, EtherCAT, Serial, CAN 등)

국제 표준 품질 인증 (CE, ISO 9001, ISO 14001)

인체 공학적 디자인으로 장시간 사용시 피로감 감소

IBM PC Compatible Type (산업용 노트북)

DTP10-P

산업용 노트북급의 뛰어난 성능
IBM-PC기반 O/S탑재 (WIN10 IoT, Ubuntu14.04)
익숙한 프로그램 개발 환경 (MFC, LabVIEW, C#, …)
다양한 PC 애플리케이션을 손쉽게 사용 가능
Motor On, Error Clear 기능 Switch 적용함으로 사용자의 편리성 강화
직관적인 외부 인터페이스(Micro SDcard, USB port)
로봇 티칭 용도외에 검사/계측 장비 조작 등 스마트 툴로 활용 가능
노트북 반입이 어렵거나 보안상 무선 통신 제약이 있는 환경에서도 안전하게 사용 가능

DTP10-P_RoHS

Technical info

technical_info_CPU

CPU

Single Core 1.46GHz
Intel Atom E3815

technical_info_display

Display

10.1″ ISP TFT LCD
1280 x 800 resolution
USB HID Interface

daincube_icon_switch

Switch

Emergency stop, Select, 3 level Enabling

technical_info_RAM

Memory

DDR3L 1066MHz 4GB

technical_info_os

OS

Windows 10 IoT Enterprise
Windows Embedded Standard 7
Ubuntu 14.0.4.5



technical_info_size

Dimension

325x238x42mm

technical_info_memory

Storage

Micro SSD 64GB

technical_info_interface

Interface

Ethernet, RS-485

technical_info_weight

Weight

1500g (Without Cable)

여기에서 다인큐브 DTP10-P에 대한 제품 안내서를 내려받으십시오.

(QR 코드 인식 또는 다운로드 버튼 클릭)

ENG_10-P

QR Code

Embedded Linux 탑재

DTP10-L

1만대 이상의 대량 양산 제품으로 검증된 신뢰성 확보 및 생산 비용의 획기적 절감 가능
Real-Time 리눅스의 빠른 응답성 (Xenomai)
자사 고유의 어플 탑재를 통한 제어기 내재화 가능
효율적이고 선택적인 로봇모션 알고리즘(coreCon S/W) 탑재가능
2ms Cycle Time을 지원하는 실시간 EtnerCAT Master stack
GUI 애플리케이션 구현 용이
Motor On, Error Clear 기능 Switch를 적용함으로 사용자의 편리성 강화
고속 비휘발성 메모리 장치(M-RAM) 탑재

DTP10-L_RoHS

Technical info

technical_info_CPU

CPU

i.MX6Q:Quad 1.0GHz
Cortex-A9 Core (11500 DMIPS)

technical_info_display

Display

10.1″ ISP TFT LCD
1280 x 800 resolution
USB HID Interface

daincube_icon_switch

Switch

Emergency stop, Select, 3 level Enabling

technical_info_RAM

Memory

DDR3 800MHz 1GB

technical_info_os

OS

Embedded Linux 4.1.15
Real-time Linux (Xenomai) 2.6.5
Qt 4.8.7
EtherCAT Master 1.5.2
File System ext4

technical_info_size

Dimension

325x238x42mm

technical_info_memory

Storage

eMMC 8GB (MLC type)
MRAM 2MB (Option)

technical_info_interface

Interface

EtherCAT, Ethernet,
RS-485

technical_info_weight

Weight

1500g (Without Cable)

여기에서 다인큐브 DTP10-L에 대한 제품 안내서를 내려받으십시오.

(QR 코드 인식 또는 다운로드 버튼 클릭)

ENG_10-L

QR Code

Windows CE 탑재

DTP10-W

최적화된 Windows Embedded Compact 7 및 디바이스 드라이버 제공
Visual Studio 기반 개발 환경 (C/C++/C#)
ARM 프로세서 기반의 시스템 (경량, 소형, 저전력, 저발열)
빠른 부팅 속도
Motor On, Error Clear 기능 Switch를 적용하여 사용자의 편리성 강화

DTP10-W_RoHS

Technical info

technical_info_CPU

CPU

i.MX6S:Solo 800MHz
Cortex-A9 Core (2400 DMIPS)

technical_info_display

Display

10.1″ ISP TFT LCD
1280 x 800 resolution
USB HID Interface

daincube_icon_switch

Switch

Emergency stop, Select, 3 level Enabling

technical_info_RAM

Memory

DDR3 800MHz 512MB

technical_info_os

OS

Windows Embedded Compact 7

technical_info_size

Dimension

325x238x42mm

technical_info_memory

Storage

eMMC 8GB (MLC type)
MRAM 2MB (Option)

technical_info_interface

Interface

EtherCAT, Ethernet,

RS-485

technical_info_weight

Weight

1500g (Without Cable)

여기에서 다인큐브 DTP10-W에 대한 제품 안내서를 내려받으십시오.

(QR 코드 인식 또는 다운로드 버튼 클릭)

ENG_10-W

QR Code
